哈芬槽怎么造？哈芬槽制造工藝與設備

作者：武漢埃瑞特機械制造有限公司 袁濤 13507127863

目前在高鐵，地鐵，管廊隧道建設中，哈芬槽道已經應用的非常廣泛。使用哈芬槽道嵌入式技術，比混凝土澆注后在隧道兩側打勾，打孔，安裝橋梁，管道和電纜的老工藝施工效率提高了三倍，而后期部分的維護成本可以節省40％。因此，今后高鐵，地鐵，管廊建設中就逐步加大哈芬槽道的使用量。那哈芬槽是如何制造的呢？今天我就帶大家了解下哈芬槽制造工藝與設備。

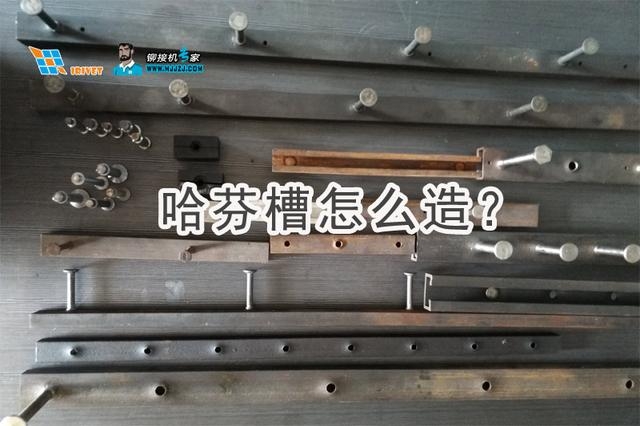

哈芬槽主要由槽道（也稱之為槽鋼）和鉚釘鉚接而成，然后裝配T型螺栓。

1、材料準備，制造或購買槽鋼，購買鉚釘

目前國內使用的槽道有兩種產品形態，一種是冷軋槽道，另外一種就是熱軋槽道。

冷軋是使用鋼板滾壓出來的。熱軋槽道目前市場供應的比較多，一般是鋼廠直接軋制出型材出來，如果個人自己做的話投資還是比較高的，推薦直接購買型材即可。

而冷軋相對比較簡單些，設備如下圖。通過不同尺寸的滾輪連續滾壓出槽道的形狀，該設備目前武漢埃瑞特可以供貨。

HYPERLINK "http://www.mjjzj.com/data/attachment/portal/201711/22/213752xu2dpzs2jzups92u.jpg" "_blank"鉚釘的供貨廠家非常多，在這里就不深入討論。

2、槽道沖孔

槽道做出來后，就需要沖孔了，槽道的沖孔由于量大，孔位精度要求高，一般采用武漢埃瑞特的自動化CKJ-6型數控沖孔機，該機是自動入料，自動到位、自動移位，操作非常方便，可在頭條內搜索哈芬槽數控沖孔機視頻觀看沖孔過程，下面發幾張哈芬槽沖孔機和沖好孔的槽道圖片，可以了解下。

沖好孔的槽道

HYPERLINK "http://www.mjjzj.com/data/attachment/portal/201711/22/213815ma6nqb8bkbubk6up.jpg" "_blank"

該機的主要特點有：1、 人性化操作界面，僅需輸入產品的孔位坐標參數即可進行產品加工，無需專業人員編程。

2、 控制系統：觸摸屏操作界面+FATEK數字控制系統+臺灣臺達伺服系統。

3、 加工范圍廣：通過更換模具可加工Ф3.5-Ф40mm的孔（具體可按客戶要求定制）。

4、 本機能在復雜形狀的工件上加工全孔或半孔。

5、 本機可連續加工無限個孔，并可儲存100個以上產品加工參數。

6、 產品檢索方面，可按序號檢索、編號檢索、亦可逐行檢索。

7、 機床調整方便，換模迅速，可大大節省調機時間。

8、 自動化加工產品一致性好，產品質量更穩定。

9、 該機型適用于任何等距離與不等距離孔距的工件沖孔。

10、沖孔位置離槽道端面最小距離25毫米

CKJ哈芬槽自動沖孔機技術參數設備型號CKJ

3、如果槽道是隧道里面使用的弧形，就需要對槽鋼進行滾彎，其使用的是武漢埃瑞特的GM15型數控滾彎機。

4、校彎機對槽道滾完后的兩端直線段進行壓彎和校正。

由于滾彎工藝對槽道的開始和結尾段100毫米范圍是沒有辦法滾彎，為保證整個槽道的曲度，需要使用到校彎機。校彎機使用武漢埃瑞特生產的XZ-15校彎機。

5、哈芬槽鉚接機進行鉚釘和槽道的鉚接

埃瑞特哈芬槽鉚接機（哈芬槽熱鉚機,預埋槽鉚接機,管廊鉚接機,管廊支架鉚接機，哈芬槽道鉚接機,哈芬槽數控沖孔機,哈芬槽制造設備）是我公司獨立開發的哈芬槽預埋件行業高技術裝備，適合進行各類預埋槽道哈芬槽的冷熱加工。哈芬槽鉚接機別稱有哈芬槽熱鉚機,預埋槽鉚接機,管廊鉚接機,管廊支架鉚接機，哈芬槽道鉚接機,等等，還有哈芬槽數控沖孔機,哈芬槽滾彎機燈哈芬槽制造設備，在武漢埃瑞特都有你需要的制造設備。具體信息請聯系我們的技術人員咨詢。

冷熱鉚通用

本機考慮到用戶的使用習慣，設多處溫度隔絕機構，實現鉚接機冷鉚、熱鉚通用，即使鉚釘加熱到800℃，也對鉚接設備沒有任何影響。冷熱通用將設備使用范圍大大拓寬。

多種控制方式

本設備控制方式可分為手動和半自動和全自動三種控制，其采用我公司開發的單片機編程控制電控系統，帶液晶屏幕顯示，可以全自動控制鉚接過程，實現工裝夾緊，鉚接，回退，夾具松開的自動控制，只需要按下開關，全部動作自動完成。并且任意動作時間時序都可以調節。

調試方便

工作臺高度無極可調，進給行程無極可調，鉚接時間，夾緊時間可調，壓力無極可調，速度可調。每一個參數都能自由把握。

不傷槽道內壁

為哈芬槽行業設計的鉚接機在擺動角度上做了特殊設計，擺動角度由4度降低到三度，角度的減少會有效減少鉚接模具于槽道內壁碰撞的幾率，放置模具碰傷內壁，降低產品品質。

專業工裝

整機設計有專用工裝，配合我公司自動化電控使用，還配全哈芬槽常用的8，10，12毫米鉚釘的夾塊，設計緊湊合理、客戶設備到位后即可投入生產，無需添加其他輔助機構。

　　武漢埃瑞特在哈芬槽預埋件的行業深耕多年，客戶眾多，鉚接設備也已經不斷改進出到了第四代。

　　第一代：哈芬槽預埋件鉚接機，選用現有的旋鉚機配合哈芬槽鉚釘尺寸訂制可換工裝，根據鉚頭直徑選擇合適噸位的旋鉚機即可。這一代哈芬槽預埋件鉚接機經濟實惠，可靠安全，鉚接品質優良，使用客戶非常廣泛。技術也極度成熟。即使是目前，也是客戶選購的重點產品。

但當遇見彎曲或非常長的管廊預埋件槽道，立式旋鉚機的操作就顯得不是很方便了，此時我們開發了第二代：配合自動化工裝臥式哈芬槽預埋件鉚接機，其主要目的是為配合較長的或彎曲的哈芬槽預埋件產品，為方便操作，提高做工效率，我們專門開發了臥式帶同步自動快換工裝的哈芬槽預埋件旋鉚機，可以實現一次操作完成一個鉚接循環。

　　 第三代：數控哈芬槽鉚接機這個跟之前的臥式和標準預埋件旋鉚機上進行了控制系統升級，采用PLC集中控制，配有位移傳感器，壓力傳感器，所有參數可直接在觸摸屏上修改，鉚接效率更高，鉚接余量可控，適合生產量大，對鉚接數據精確的哈芬槽預埋件生產廠家。

　　 第四代：全自動哈芬槽鉚接機，由武漢埃瑞特公司受出口客戶委托研發的全自動哈芬槽預埋件旋鉚機已經完工，該機是目前行業集中度，功能，效率首屈一指的哈芬槽預埋件制造設備，其可以完成槽道的自動進料，自動數控連續沖孔，自動篩選鉚釘，自動裝入鉚釘，自動鉚接，自動移動位置，如裝入切割機還可以完成自動按設定長度切割材料。其先進性可見一斑。由于技術保密，我方只提供設備局部圖片供客戶參考。
