作者：武漢埃瑞特機械制造有限公司 袁濤 13507127863 （版權所有）

鋁合金梯子的品種非常多，歸納起來主要常見的有以下幾種：直梯、人字梯、折疊梯、伸縮梯、合梯等等。下面我們以常用的折疊梯為例來看看它的制造工藝和需要用到的設備，其它的種類梯子工藝和設備大同小異，可以參考使用。

折疊梯子工藝步驟:

1、工藝：下料 使用設備：切割機

鋁合金梯子的踏步和橫檔都是型材，在組裝生產制造前，需要將采購的型材按圖紙切割成需要的長度尺寸。注意踏步長度由于有彎曲或擠壓變形，切割前一定要事先計算好長度余量，以免變形后無法成形到規定尺寸。

鋁合金型材的切割機比較普通，簡單的可以直接買400型切割機即可，快捷方便的可以購買自動鋸料機。

2、工藝：橫檔沖孔 使用設備：沖床或壓力機

把左右的橫檔切成需要的長度后，就需要對橫檔進行沖孔，梯子的橫檔孔的類型比較多，視踏步的規格，橫檔孔有的是方孔，有的是圓孔，還有D型孔，三角孔等等，根據空的類型我們需要制造相應的沖孔模具，而沖孔設備需要根據型材的厚度需用選用5-10噸沖床或壓力機。

方孔橫檔單孔沖孔模具.Punching die.

沖模圖紙-drawing of punching die

D型踏步?jīng)_孔模具（下圖）

沖孔設備與模具安裝后制造梯子的狀況

折疊梯還要沖孔關節安裝孔和底孔

關節孔沖孔模具

關節孔沖孔成形

底孔沖孔模具

底孔沖孔成形

3、工藝：將踏步固定在橫檔上 設備：擠壓機或漲牙機（僅限方管）

這一道工序的目的是將踏步型材和橫檔型材固定，防止踏步在橫檔孔內移動或竄動。這一步是鋁合金梯子制造工藝中比較關鍵的工序，如果固定不牢，梯子就會在使用時出現搖晃、扭曲等問題。根據橫檔孔的類型不同，這個工藝的設備配置也不一樣，方孔橫檔與方管踏步的固定，我們需要使用漲牙機，而其余類型的孔和管都可以使用擠壓機。

方管的漲牙設備是武漢埃瑞特機械制造有限公司生產的ZYJ-16漲牙機，其作用主要是在方管踏步內部每個角上漲壓出多個凸點，每2個凸點會包裹一層橫檔的型材，這樣就會將管和橫檔牢固固定。

ZYJ16漲牙機.Expanding machine to open tube on profile tightly .

漲牙機加工后的效果,踏步外部圖:Result of expanding process, inside view of rung

橫檔內部視圖

圓管、D形管或三角管等，其踏步與橫檔的固定使用的是擠壓機而非漲牙機，擠壓機的作用是將管件擠壓出一個凸臺來固定住橫檔，使用的設備為武漢埃瑞特機械有限公司的JYJ16型梯子擠壓機。

擠壓機工作狀態

D型管擠壓成型狀態

圓管擠壓成型的狀態

4、工藝：將踏步管件的兩端翻邊固定在橫檔上 設備：方管使用梯子鉚接機其余管類梯子擠壓機。

翻邊工藝是梯子制造中相對重要的一步，也是梯子主體制造的最后一步，其作用是進一步固定踏步和橫檔。對于方管梯子，使用的設備為武漢埃瑞特機械制造有限公司生產的JM16DT型梯子翻邊鉚接機，而對于圓管D型管等梯子，使用的是上一工藝中的擠壓機，但是注意模具等等需要更換。

翻邊效果—result of after flaring process

而圓管和D型管等擠壓后的狀態見下圖

D形管翻邊后狀態

圓管翻邊后的狀態

5、工藝：關節鉚釘?shù)你T接 設備：武漢埃瑞特XGM-5懸掛鉚接機或JM9立式鉚接機

需要說明的是本梯子制造中使用的全部梯子制造設備請到http://www.irivet.cn查看。

這一步的工藝是輔助型的，主要作用是將梯子與關節鏈接起來。另外有些梯子上還有很多的扣件等，也可以使用鉚接機或抽芯鉚釘來固定。

6、工藝：護套和護腿的安裝

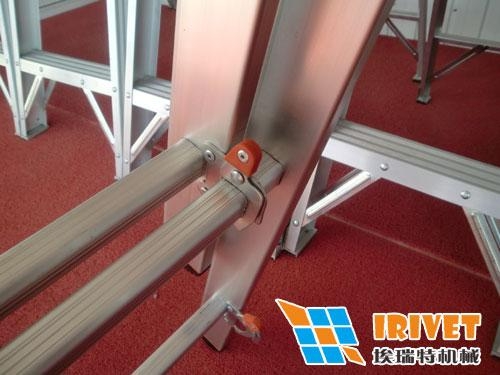

如圖中注明的藍色護套的安裝，標簽的粘貼等等，是一個收尾的工藝。完成這一步后，一個完整的折疊梯就制作完成了！

參考文獻：http://www.mjjzj.com
