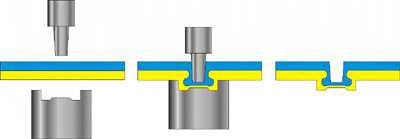

液液增壓式無鉚釘鉚接機采用液壓增壓技術來實現無鉚釘鉚接，其較氣液增壓有較大優勢， 壓力可以達到50噸，是氣液增壓的2倍多，因此可以連接更厚的工件，因其無特殊安裝要求可以任意方位，任意角度進行連接。該機型我公司有懸掛式、臺式、臥式幾種結構供選擇 ，其原理如下：

視頻下載  液液增壓無鉚釘鉚接過程    視頻1 （4M）

大板厚鉚接效果圖

大板厚液液增壓機用模具（上圖為凸模，下圖為凹模）

臥式鉚鉗式液液增壓無鉚釘鉚接機

懸掛鉚鉗式液液增壓無鉚釘鉚接機

型號 Model XWMY-10 XWMY-15 XWMY-30 XWMY-40 XWMY-50 公稱力(噸) 10 15 30 40 50 工作壓力(Mpa) 6.3 6.3 6.3 6.3 6.3 增壓比 1:5 1:5 1:5 1:5 1:5 鉗體尺寸 見后附圖片 鉚接次數 (Min) 10～18 10～18 10～18 10～18 10～18  連接板厚 (mm) 3 4 5 7 9 額定流量(L/min) 16 25 40 40 40 電動機功率(kw) 1.1 2.2 4 4 5.5 機器重量 (kg) 400 500 800 1000 1200 外形尺寸(mm) 長×寬×高  1040×800 ×1150 1040×800 ×1200 1140×880 ×1250 1140×880 ×1250 1340×1020 ×1500

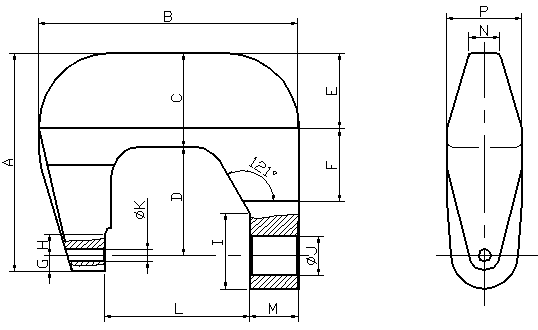

配套可選鉗體尺寸（不含活塞油缸）

D×L   懸掛鉚接機鉗體 參數(mm) A B C D E F G H I J K L M N P 150×100 265 225 70 150 60 80 20 30 157 36 12 100 50 40 100 100×160 225 285 80 100 50 80 20 30 117 36 12 160 50 40 100 180×240 390 430 155 180 125 120 26 36 125 64 20 240 80 50 125 220×240 390 470 155 220 125 160 26 36 125 64 20 240 80 50 125 240×300 450 490 155 240 125 180 26 36 125 64 20 300 80 50 125 300×300 510 500 155 300 125 240 26 36 125 64 20 300 80 50 140 300×470 640 740 270 300 185 165 50 50 270 76 40 470 103 60 200
