型號：JM9TQ

JM9TQ

      JM9TQ是汽動類中型徑向臺式鉚接機，除應用有先進的11瓣梅花徑向鉚接技術外，同時采用 絲桿升降式動力頭（機頭部分不固定），臺面具有夾具梯形槽，工作臺中心孔徑與主軸軸線同軸，可用于夾具定位。電控部分加裝數顯時間繼電器，數顯計數器，方便操控。氣壓元件全部采用進口件，質量可靠，另外增加雙向調速閥，方便鉚接參數調整，氣路加裝氣霧潤滑和氣體濾水功能。由于采用徑向結構，鉚接工件表面美觀，鉚接過程穩定無晃動。 。

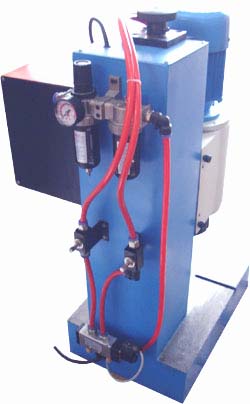

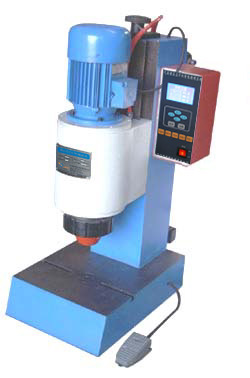

JM9TQ前面	JM9TQ背面
JM9TQ氣動鉚接機（旋鉚機）主要參數
鉚接鉚釘直徑范圍           Φ2~Φ9   鉚接壓力                14KN   鉚頭工作行程            30MM   鉚頭到工作臺距離        170MM   工作臺升降距離              170MM   工作臺中心定位孔直徑        Φ16   鉚頭中心到立柱導軌表面距離  160MM   鉚頭伸出長度             標準50MM   工作臺尺寸            360MM×500MM   功耗                        0.55Kw   油泵電機轉向          順時針（俯視）   外形尺寸    730MM×450MM×1010MM(不包括油箱)    機床凈重                   250Kg   氣源要求       壓力4-5kgf/cm2  流量0.05立方米/分鐘

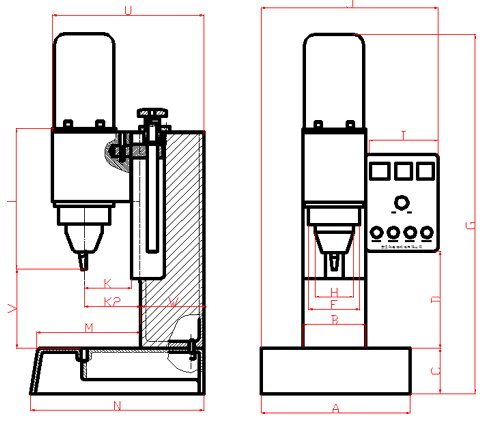

JM9TQ (單位mm) A B C D F G H I J K K2 M N  T U V W 425 180 130 278 Φ146 1030 Φ110 405 505 135 160 290 500 180 432 226 182                                  我方保留修改外形參數權利，恕不另行通知。

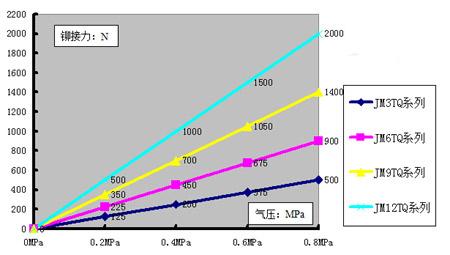

各型號都具備無級調壓功能，本圖是無級調壓壓力計算圖
