型號：JM9Q

JM9Q

     JM9Q是為適應用戶較大鉚接直徑、大批量而設計的一類中型立式鉚接機。該機應用有先進的徑向鉚接技術外，同時采用絲桿升降式工作臺（機頭部分固定），臺面具有夾具梯形槽，工作臺中心孔徑與主軸軸線同軸，可用于夾具定位。電控部分加裝數顯時間繼電器，數顯計數器，方便操控。氣壓元件全部采用進口件，質量可靠，另外增加雙向調速閥，方便鉚接參數調整，氣路加裝氣霧潤滑和氣體濾水功能。由于采用徑向結構，鉚接工件表面美觀，鉚接過程穩定無晃動。

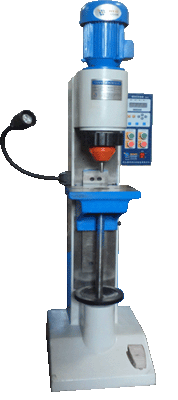

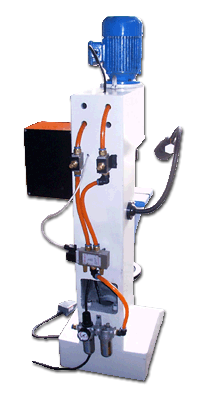

JM9Q前面	JM9Q背面
JM9Q氣動鉚接機（旋鉚機）主要參數
鉚接鉚釘直徑范圍           Φ2~Φ9   鉚接壓力                14KN   鉚頭工作行程            30MM   鉚頭到工作臺距離        245MM   工作臺升降距離              245MM   工作臺中心定位孔直徑        Φ16   鉚頭中心到立柱導軌表面距離  160MM   鉚頭伸出長度             標準50MM   工作臺尺寸            260MM×230MM   功耗                        0.55Kw   油泵電機轉向          順時針（俯視）   外形尺寸    730MM×490MM×1470MM(不包括油箱)    機床凈重                   250Kg   氣源要求       壓力4-5kgf/cm2  流量0.05立方米/分鐘

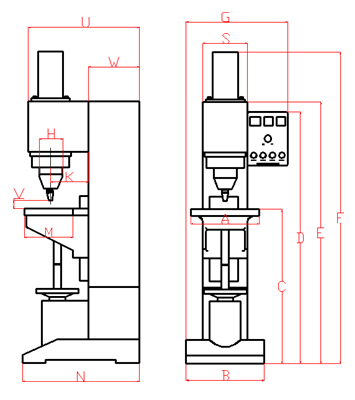

JM9Q (單位mm) A B C D E F G H K M N  S U V W 260 400 800可調 1150 1220 1500 490 Φ110 160 230 500 200 452 245 200                                  我方保留修改外形參數權利，恕不另行通知。

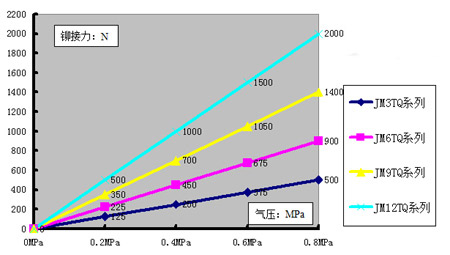

各型號都具備無級調壓功能，本圖是無級調壓壓力計算圖
