懸掛鉚接機|高速液壓鉚接機

普通柱塞泵型懸掛鉚接機

該類機型采用柱塞泵直接輸出高壓來驅動活塞完成強力鉚接，液壓控制元件均為耐高壓元件,它將高壓柱塞泵輸出的液壓油調定為鉚接時所需要的壓力注入油缸,推動活塞桿向前運動,使鉚釘變形,從而達到鉚接要求，是一種低廉的解決方案。 主機為一拖一規格，可設計為懸掛式、臥式結構。



主要特點
■懸掛結構
■適用于Φ16mm(冷鉚)Φ25mm(熱鉚)以下的鉚釘
■手動、自動任意切換
■液壓系統采用了先進的自動增壓回路、自動卸荷回路
■主機預留兩套接口，可配置兩臺鉚鉗，實現雙工位差動鉚接
■主機與不同的鉚鉗相連，可組成十幾種不同規格的鉚接設備
■通過更換不同的鉚頭，能夠鉚接不同形狀
■進行任意方位（含水平和垂直方位）的鉚接
■裝有電氣系統的短路保護
■鉚鉗的操作按鈕上采用丁24伏安全電壓，以確保人身安全
■液動無級調壓，具有能耗小、鉚接速度快等優點



型號 Model		XGM-5A	XGM-12A	XGM-14A	XGM-16A
公稱力(KN)		80	350	400	500
工作壓力(Mpa)		31.5	31.5	31.5	31.5
鉚接次數(Min)		14～25	14～25	14～25	14～25
鉚徑(mm)	冷鉚	Φ5	Φ12	Φ14	Φ16
	熱鉚	Φ8	Φ18	Φ20	Φ25
額定流量(L/min)		18	40	45	56
電動機功率(kw)		2.2	5.5	7.5	11
機器重量(kg)		300	800	1000	1200
外形尺寸(mm) 長*寬*高		960*480*950	1140*880*1250	1140*880*1250	1340*1020*1500

鉚鉗鉗體

上面介紹的都是液壓站，下面介紹相關的鉗體。鉗體是懸掛鉚接機的主要承力件，一旦出現變形或開裂便無法進行修復，因此選購時一定要注意。

廉價鉗體一般采用40Cr材料鑄造，因鉚鉗需承受50噸甚至更高的張力，該材料在使用很短一段時間后會出現變形、開裂，從而上下模錯位并導致鉚接效果下降或無法完成鉚接。這類鉚鉗適合小噸位的設備使用，并且成本很低。有些廠家也為保證強度而采用了加大設計尺寸的方法，雖然在強度方面保證了鉚接要求但過大的體積和過重的重量都不適合懸掛鉚接機移動鉚接的要求。我公司鉗體材料一律使用鈦鋼合金材料，具備良好的強度性能，有效使用壽命極長。適合大小噸位鉚鉗的要求，并且體積較小，體積較小。

主要特點
■低鈦合金材質
■鍛打工藝制造
■每一臺都經過超聲波探傷檢測
■可承受63噸靜載荷
■七種不同規格的鉗體供選擇
■接口口徑不同支持不同規格的油缸
■上下模具安裝孔防錯設計
■可安裝橫握手柄
■重心安裝懸掛連接件
■可選油漆表面或金屬原色表面處理
■敦實耐用，質量可靠，長久使用不變形

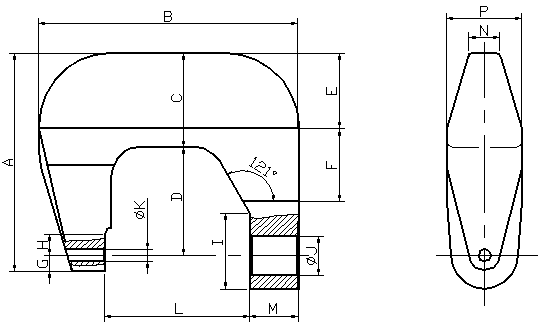

D×L	懸掛鉚接機鉗體參數(mm)
	A	B	C	D	E	F	G	H	I	J	K	L	M	N	P
150×100	265	225	70	150	60	80	20	30	157	36	12	100	50	40	100
100×160	225	285	80	100	50	80	20	30	117	36	12	160	50	40	100
180×240	390	430	155	180	125	120	26	36	125	64	20	240	80	50	125
220×240	390	470	155	220	125	160	26	36	125	64	20	240	80	50	125
240×300	450	490	155	240	125	180	26	36	125	64	20	300	80	50	125
300×300	510	500	155	300	125	240	26	36	125	64	20	300	80	50	140
300×470	640	740	270	300	185	165	50	50	270	76	40	470	103	60	200
