手鉚槍|手鉚鉗

手鉚槍主要使用壓縮空氣和專門機構產生高頻次的反復沖擊力，使軟材質鉚釘變形，該設備主要用于金屬結構手持鉚接，適合在薄壁殼體和鋁、鎂等輕合金機體上鉚接。對通用工業、飛機制造工業等鉚釘鉚接工位尤為適用。

結構特點：

1. 氣動手鉚槍主要有手柄和槍筒兩部分組成。具有結構簡單，體積小，重量輕，維護方便，沖擊能量大等優點。

2. 手柄上配有按鈕開關，開關上有間隙式節流裝置，操作時啟動柔和，點擊效果好。手柄材料由原先的鑄鋁 ZL111 改為鍛鋁 LD5, 加工工藝也由鑄造改為鍛造，由于手柄材料的強度顯著提高，鉚槍的壽命也相應提高。

3. 工作中在槍筒后部能形成帶阻尼小孔的氣墊，所以反沖力小。

4. 主要的配氣氣路集中在槍筒上，與活動閥，導氣塊組成配氣機構，通入壓縮空氣后，配氣機構使活塞高速往復運動，捶擊沖頭尾部，完成鉚接工作。

手鉚鉗是一種高效手動鉚接工具，適合工件較大、移動不便的零件鉚接,該工具采用氣動結構，機身上裝有控制按鍵，可以方便的完成鉚接工藝。該類設備使用方便，但由于結構、尺寸、重量的限制，僅可以鉚接直徑6毫米以下的軟材質鉚釘。尤其是鋁釘或銅釘或空芯半空芯鋼鉚釘。

結構特點：

1. 氣動手鉚鉗主要由鉗體和氣缸筒兩部分組成。具有結構簡單，體積小，重量輕，維護方便等優點。

2. 氣缸筒為鋁質材料制造，上 面配有按鈕開關，開關上有間隙式節流裝置，操作時啟動柔和，導通效果好。

3. 主要的配氣氣路集中在槍筒上，與活動閥，導氣塊組成配氣機構，通入壓縮空氣后，配氣機構使活塞高速往復運動，捶擊沖頭尾部，完成鉚接工作。

C型（C－2）手鉚鉗
手鉚鉗系列參數
項目 SMQ3 SMQ4 SMQ5 SMQ6 結構形式 手持式 手持式 手持式 手持式 動力 氣動 氣動 氣動 氣動 耗氣量（L/s） 3.66 4.16 5.2 6.2 壓力（Kn） 15 24.5 39.2 48.5 加工鉚釘直徑（mm） φ3軟材質 φ4軟材質 φ5軟材質 φ6軟材質 鉚頭行程（mm） 7 9 7.5 8 工作氣壓（MPa） 0.49 0.49 0.49 0.49 工具約重（Kg） 3.5 3.8 4.8 5.5

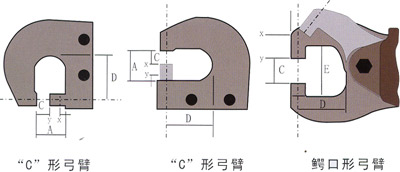

手鉚鉗系列鉗口參數
項目 A（mm） C（mm） D（mm） E（mm） 外形尺寸（mm） C-1型鉗口 32 26 40 -- 98×410 C-2型鉗口 40.5 26 97 -- 163×425 C-3型鉗口 50 35 70 -- 130×423 C-4型鉗口 90 20 90 -- 165×465 E-1型鉗口 -- 14 46 60 163×425
