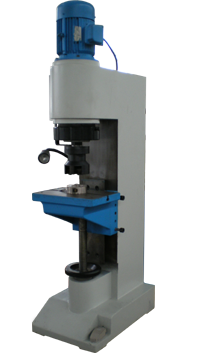

詳細功能介紹

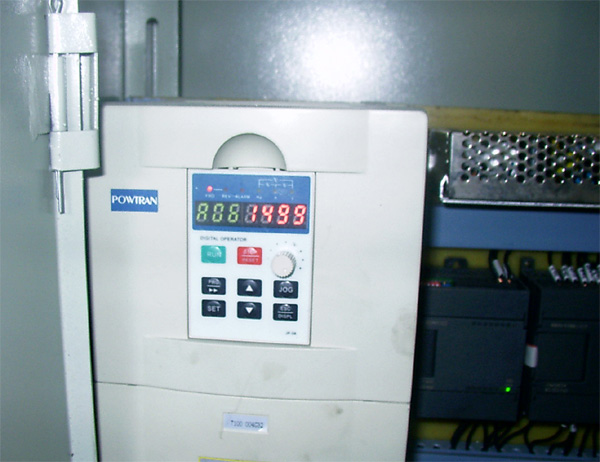

本控制器采西門子S7-200可編程控制器（PLC）作為主控制器，工作穩定可靠。采用臺灣威能通公司觸摸屏作為可視界面實現人機對話，使操作變得更加人性化。

現對以上界面作以下介紹

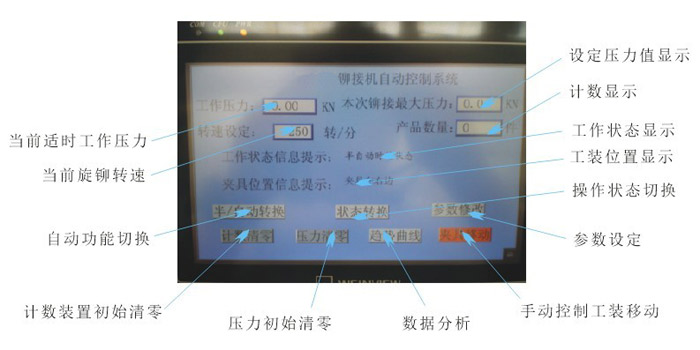

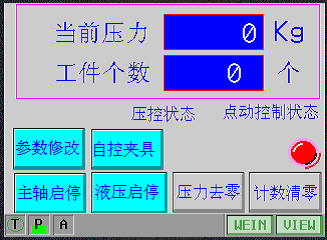

當前壓力：指當前工件所承受的壓力。

工件個數：已加工工件的個數。

壓控狀態：在手動和自動狀態下，主軸的返回是受壓力控制的。

點動控制狀態：它是指示面板上功能控制開關當前的位置，分別有點動控制狀態、手動控制狀態、自動控制狀態。

按起動按扭則主軸電機起動，按停止按扭則主軸電機停止，操作完畢后關閉本窗口。

起動主軸還可以按控制柜中的兩個小單向開關K1和K2，K1是控制主軸起動，K2是控制油壓起動的，此時觸摸屏上停止按扭不起作用。

油壓啟停：操作同主軸電機。

報警：在鉚壓過程中如果夾具不到位就報警。報警燈一秒鐘閃爍一次。

壓力去零：如果主軸在上方壓力還有讀數按扭按下時，當前高度被清零。

計數清零：就是對加工工件個數清零，以便重新計數。

這個畫面是用來設置鉚壓壓力的，當主軸下降達到此設定壓力并滿足保壓時間時返回，觸摸壓力設定顯示處出現如下畫面

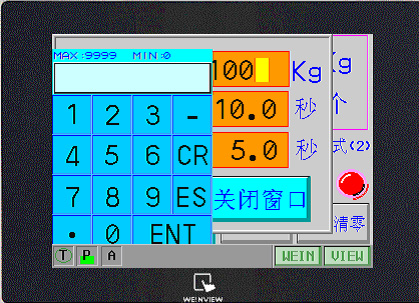

點擊你想要的數字鍵，然后按確認鍵ENT，取消當前操作按ES鍵，清除按CR鍵。注意：如果數據輸不進去，或按ENT鍵不起作用說明輸入的數據非法，請重新輸入正確的數據。最后關閉窗口。

下面設置同上。

本機起動后即處于壓控狀態，要取消壓控使用定時鉚接則按下此按扭。

自動控制：“自動控制”指示當前的工作狀態，它受機箱上的點動/手動/自動轉換開關控制。手/自動開關在點動位置，則顯示“點動控制狀態”字樣，控制器則工作在點動控制狀態。此時踩下腳踏開關或按上升按扭，主軸上升，按下降按扭主軸下降。

手動狀態：手動工作狀態分有壓控和沒有壓控兩種工作模式，在有壓控模式下踩住腳踏開關或按住起動按扭，當壓力達到設定值并滿足保壓時間，主軸自動返回，無論您的腳是否松開。當然在壓控狀態下您的腳何時松開，主軸就何時返回。在沒有壓控模式下，主軸是隨著您的腳的壓下而上升松開而返回。

自動狀態：在自動狀態下，點一下腳踏開關，主軸開始下降，鉚壓開始，直到達到設置的鉚壓壓力并滿足保壓時間返回。一批工件剛開始時壓力要從小到大設置，否則主軸難以返回，還有可能壓壞工件。如果設置過大可轉換到點動位置結束本次操作。注意：在自動狀態下，只需要點一下腳踏開關，而不必長期踩在上面。在自動狀態下有壓控和時控之分，取消壓控即為時控，根據不同的工件選取不同的工作方式。另外在自動狀態下還可以讓夾具工作在自動和手動狀態，想要什么樣的狀態通過面板上的夾具控制按扭來操作，此按扭只在自動狀態下起作用，手控夾具狀態下夾具是通過操作面板上的左右移按扭來工作的，自控夾具狀態下夾具是自動來回移動的。

急停按扭：按下急停按扭，整個二次回路失電。
