型號：JM9T

JM9T

    JM9T是液壓類中型徑向鉚接機，除應用有先進的11瓣梅花徑向鉚接技術外，該機加大了工作臺面，并具有夾具梯形槽，工作臺中心孔徑與主軸軸線同軸，可用于夾具定位。液路加裝單向調節閥，有效控制鉚接速度。機頭部分應用絲桿升降系統，有效實現機床粗調。電控部分加裝數顯時間繼電器、數顯計數器，方便操控。由于采用徑向結構，鉚接工件表面美觀，鉚接過程穩定無晃動。

	JM9T主要參數
	鉚接鉚釘直徑范圍            Φ2-Φ9
	鉚接壓力                  14KN
	油泵允許輸出壓力          2.5MPa
	鉚頭工作行程              30MM
	鉚頭到工作臺距離          220MM
	工作臺粗調升降距離            220MM
	工作臺中心定位孔直徑          Φ16
	鉚頭中心到立柱導軌表面距離    160MM
	鉚頭伸出長度                 標準50MM
	工作臺尺寸                 360MM×500MM
	功耗                          0.92Kw
	油泵電機轉向               順時針（俯視）
	外形尺寸           725MM×450MM×1010MM
JM9T	機床凈重                      280Kg

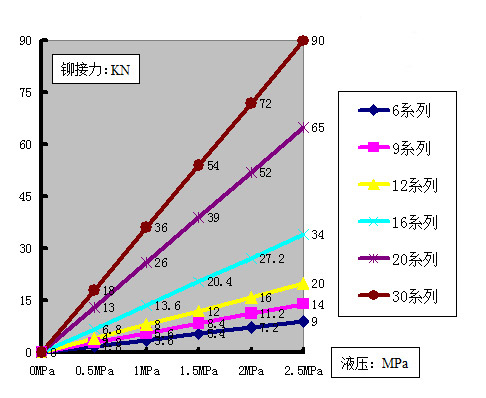

各型號都具備無級調壓功能，本圖是無級調壓壓力計算圖
