型號：JM20

JM20

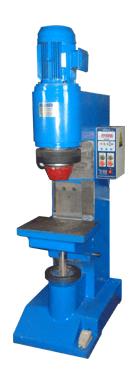

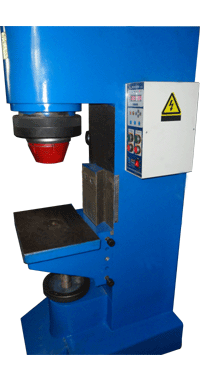

    JM20是液壓類中型徑向鉚接機，該機應用有第五代徑向鉚接技術外，同時采用絲桿升降式工作臺（機頭部分固定），臺面具有夾具梯形槽，工作臺中心孔徑與主軸軸線同軸，可用于夾具定位。油路加裝單向調節閥，有效控制鉚接速度。電控部分加裝數顯時間繼電器、數顯計數器，方便操控。油箱部分與機身可分可合，方便運輸和組裝。液路加裝單向調節閥，有效控制鉚接速度。工作臺部分應用大行程絲桿升降系統，有效實現機床粗調。電控部分加裝數顯時間繼電器、數顯計數器，方便操控。由于采用徑向結構，鉚接工件表面美觀，鉚接過程穩定無晃動。

JM20
JM20主要參數
鉚接鉚釘直徑范圍            Φ4~Φ20
鉚接壓力                  65KN
油泵允許輸出壓力          2.5MPa
鉚頭工作行程              30MM
鉚頭到工作臺距離          260MM
工作臺粗調升降距離            260MM
工作臺中心定位孔直徑          Φ25
鉚頭中心到立柱導軌表面距離    225MM
鉚頭伸出長度                 標準62MM
工作臺尺寸                 420MM×300MM
功耗                          4.4Kw
油泵電機轉向               順時針（俯視）
外形尺寸                 1070MM×600MM×1930MM
機床凈重                      850Kg

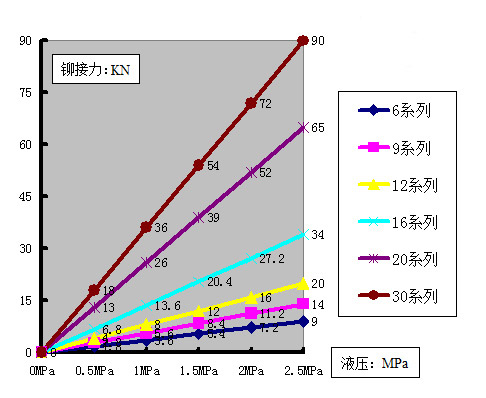

各型號都具備無級調壓功能，本圖是無級調壓壓力計算圖
