型號：BM20

BM20

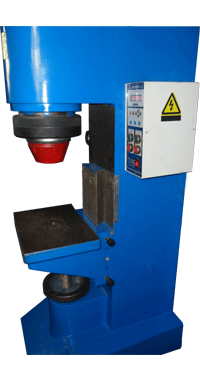

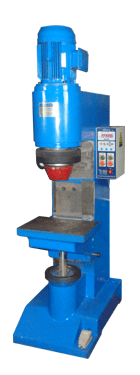

     BM20是為適應用戶大鉚接直徑、大批量而設計的一類重型立式鉚接機。該機應用有第五代擺輾鉚接技術外，同時采用絲桿升降式工作臺（機頭部分固定），臺面具有夾具梯形槽，工作臺中心孔徑與主軸軸線同軸，可用于夾具定位。油路加裝單向調節閥，有效控制鉚接速度,增加遠程卸荷裝置，有效降低油路噪音。電控部分加裝數顯時間繼電器、數顯計數器，方便操控。油箱部分與機身可分可合，方便運輸和組裝。

BM20

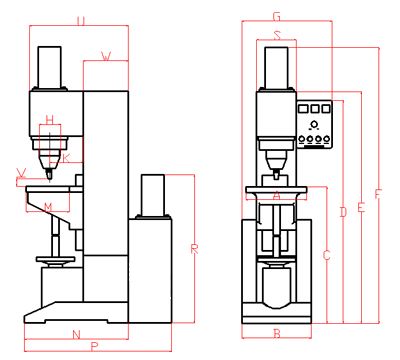

BM20主要參數
鉚接鉚釘直徑范圍            Φ4~20
鉚接壓力                  65KN
油泵允許輸出壓力          2.5MPa
鉚頭工作行程              30MM
鉚頭到工作臺距離          260MM
工作臺粗調升降距離            260MM
工作臺中心定位孔直徑          Φ25
鉚頭中心到立柱導軌表面距離    225MM
鉚頭伸出長度                 標準62MM
工作臺尺寸                 420MM×300MM
功耗                          4.4Kw
油泵電機轉向               順時針（俯視）
外形尺寸                 1070MM×600MM×1930MM
機床凈重                      850Kg

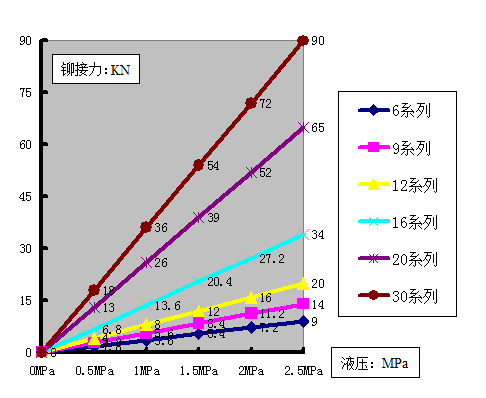

各型號都具備無級調壓功能，本圖是無級調壓壓力計算圖
