BM16-A
液壓臺式擺輾鉚接機|液壓旋鉚機 BM16
| 型號：BM16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■中型立式設計 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■鉚接直徑Φ16mm（實心鋼鉚釘） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■液壓驅動，無級調壓 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■旋轉部分外罩安全保護 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■可預留液動同步夾具油口 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■方形升降臺，大行程，手柄鎖定 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■工作臺帶定位孔T型槽 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■低溫升無聲液壓站 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■全功能單色液晶屏顯電控箱 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■鉚接時間隨意設定，手動、自動任意切換 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■人體工學外形設計，操作輕松方便 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
BM16 | 適用范圍：汽摩配件、建筑五金等 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 可加高\(yùn)加長\加寬改裝 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
BM16是為適應用戶大鉚接直徑、大批量而設計的一類中重型立式鉚接機。該機應用有第五代擺輾鉚接技術外，同時采用絲桿升降式工作臺（機頭部分固定），臺面具有夾具梯形槽，工作臺中心孔徑與主軸軸線同軸，可用于夾具定位。油路加裝單向調節閥，有效控制鉚接速度,增加遠程卸荷裝置，有效降低油路噪音。電控部分加裝數顯時間繼電器、數顯計數器，方便操控。油箱部分與機身可分可合，方便運輸和組裝。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BM16主要參數 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 鉚接鉚釘直徑范圍 Φ2~Φ16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 鉚接壓力 34KN | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 油泵允許輸出壓力 2.5MPa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 鉚頭工作行程 30MM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 鉚頭到工作臺距離 200MM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 工作臺升降距離 200MM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 工作臺中心定位孔直徑 Φ25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 鉚頭中心到立柱導軌表面距離 195MM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 鉚頭伸出長度 標準62MM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 工作臺尺寸 350MM×285MM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 功耗 2,2Kw | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 油泵電機轉向 順時針（俯視） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 外形尺寸 850MM×600MM×1650MM (不包括油箱) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

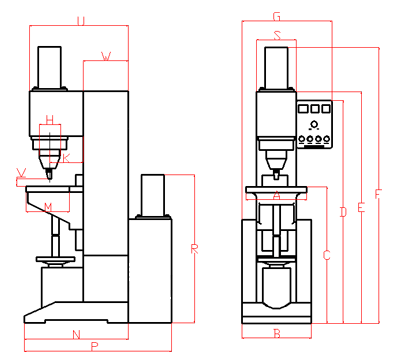

| 各機型參數一覽表 | 機床凈重 570Kg | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

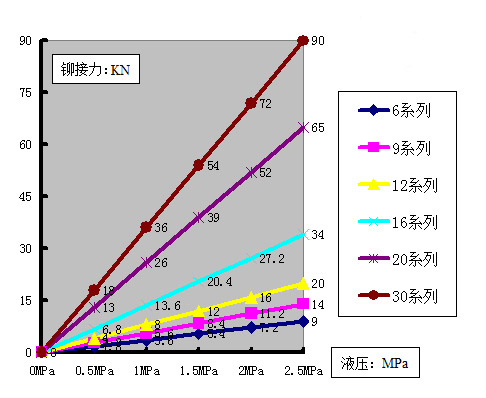

各型號都具備無級調壓功能，本圖是無級調壓壓力計算圖
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
一臺好的擺輾鉚接機除了鉚頭自傳要慢，噪音要低以外，其擺動的過程一定要平穩，我們專門測試了一臺擺輾鉚接機，利用它和配套的工裝鉚接了一件細長桿的鉚釘，下面一起來看看鉚接機效果怎樣？
該機型運行過程高清視頻見 擺輾鉚接機鉚接測試演示
